一、ZX自吸泵產品概述
ZX系列自吸泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
二、ZX自吸泵應用范圍
1、自吸泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、自吸泵裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的
良好機具。
3、不銹鋼自吸泵適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度、含固量可達30%以下。不同液體可采用不同材質。分別于ht200、icr18nigti、ocr18nig、ocr17ni14m02、
icr18ni12m02ti。
4、自吸泵可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。
三、ZX自吸泵結構簡圖
|
序號
|
部件名稱
|
序號
|
部件名稱
|
|
|
1
|
進口接管
|
5
|
葉輪
|
|
2
|
進口單向閥
|
6
|
機械密封
|
|
3
|
出水接管
|
7
|
軸承座
|
|
4
|
泵體
|
8
|
泵軸
|

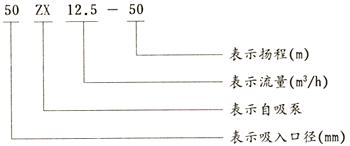

四、ZX型自吸泵型號意義
五、ZX自吸泵性能參數表
|
型號
|
流量Q
|
揚程
|
吸程
|
轉速
|
自吸性能
|
功率（Kw）
|
|
（m 3 /h）
|
（L/s）
|
（m）
|
（m）
|
（r/min）
|
（min/5m）
|
軸功率
|
電機功率
|
|
25ZX3.2-32
|
3.2
|
0.9
|
32
|
6.5
|
2900
|
1.8
|
0.8
|
1.5
|
|
40ZX6.3-20
|
6.3
|
1.8
|
20
|
6.5
|
2900
|
1.9
|
0.87
|
1.5
|
|
40ZX10-40
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
|
50ZX15-12
|
15
|
4.2
|
12
|
6.5
|
2900
|
2.4
|
1.1
|
1.5
|
|
50ZX18-20
|
18
|
5
|
20
|
6.5
|
2900
|
1.9
|
1.8
|
2.2
|
|
50ZX12.5-32
|
12.5
|
3.5
|
32
|
6.5
|
2900
|
1.5
|
2.1
|
3
|
|
50ZX20-30
|
20
|
5.6
|
30
|
6.5
|
2900
|
1.5
|
2.6
|
4
|
|
50ZX14-35
|
14
|
3.9
|
35
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
|
50ZX10-40
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
|
50ZX12.5-50
|
12.5
|
3.5
|
50
|
6.5
|
2900
|
1.4
|
4.3
|
5.5
|
|
50ZXZX15-60
|
15
|
4.2
|
60
|
6.5
|
2900
|
1.3
|
6.2
|
7.5
|
|
50ZX20-7.5
|
20
|
5.6
|
7.5
|
6.5
|
2900
|
1.3
|
9.8
|
11
|
|
65ZX30-15
|
30
|
8.3
|
15
|
6.5
|
2900
|
2
|
1.9
|
3
|
|
65ZX25-32
|
25
|
6.9
|
32
|
6
|
2900
|
1.5
|
4.4
|
5.5
|
|
80ZX35-13
|
35
|
9.7
|
13
|
6
|
2900
|
3.4
|
1.9
|
3
|
|
80ZX43-17
|
43
|
12
|
17
|
6
|
2900
|
1.8
|
3.1
|
4
|
|
80ZX40-22
|
40
|
11.1
|
22
|
6
|
2900
|
1.9
|
4.4
|
5.5
|
|
80ZX50-25
|
50
|
13.9
|
25
|
6
|
2900
|
1.5
|
5.2
|
7.5
|
|
80ZX50-32
|
50
|
13.9
|
32
|
6
|
2900
|
1.5
|
6.8
|
7.5
|
|
80ZX60-55
|
60
|
16.7
|
55
|
6
|
2900
|
1.5
|
15
|
18.5
|
|
80ZX60-70
|
60
|
16.7
|
70
|
6
|
2900
|
1.2
|
20.1
|
22
|
|
100ZX100-20
|
100
|
27.8
|
20
|
6
|
2900
|
1.8
|
7.8
|
11
|
|
100ZX100-40
|
100
|
27.8
|
40
|
6
|
2900
|
1.8
|
16.3
|
22
|
|
100ZX100-65
|
100
|
27.8
|
65
|
6
|
2900
|
1.8
|
27.7
|
30
|
|
100ZX70-75
|
70
|
19.4
|
75
|
6
|
2900
|
1.8
|
24.3
|
30
|
|
150ZX170-55
|
170
|
47.2
|
55
|
5
|
2900
|
1.8
|
39.2
|
45
|
|
150ZX170-65
|
170
|
47.2
|
65
|
5
|
2900
|
1.3
|
46.3
|
55
|
|
150ZX160-80
|
160
|
44.4
|
80
|
5
|
2900
|
1.2
|
53.6
|
55
|
|
200ZX400-32
|
400
|
111.1
|
32
|
5
|
1450
|
2
|
52.1
|
55
|
|
200ZX280-63
|
280
|
77.8
|
63
|
5
|
1450
|
1.5
|
73.9
|
90
|
|
200ZX350-65
|
350
|
97.2
|
65
|
5
|
1450
|
1.5
|
97.2
|
110
|
|
250ZX550-32
|
550
|
152.8
|
32
|
5
|
1450
|
2
|
72.3
|
75
|
|
250ZX400-50
|
400
|
111.1
|
50
|
5
|
1450
|
2
|
80
|
90
|
|
250ZX450-55
|
450
|
125
|
55
|
5
|
1450
|
2
|
102.1
|
110
|
|
250ZX400-75
|
400
|
111.1
|
75
|
5
|
1450
|
1.5
|
125.6
|
132
|
|
300ZX600-32
|
600
|
166.7
|
32
|
5
|
1450
|
2
|
79.2
|
90
|
|
300ZX500-50
|
500
|
138.9
|
50
|
5
|
1450
|
2
|
104.6
|
110
|
|
300ZX550-55
|
550
|
152.8
|
55
|
5
|
1450
|
2
|
117.6
|
132
|
六、ZX自吸泵適應范圍
流 量：3.2～550m3/h
揚 程：12～80m
電機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m
七、自吸泵故障原因及解決方法
|
|
故障現象
|
原因分析
|
排除方法
|
|
ZX自吸泵不出水
|
1.泵殼內未加儲液或儲液不足
|
1.加足儲液
|
|
2.吸入管路漏氣
|
2.檢查并排除漏氣現象
|
|
3.轉速太低
|
3.調整轉速
|
|
4.吸程太高或吸入管路過長
|
4.降低吸程或縮短吸入管路
|
|
5.機械密封泄漏量過大
|
5.修復或更換
|
|
6.吸入管路氣體不能從出口排出
|
6.使之排出
|
|
ZX自吸泵雜音和振動較大
|
1.底腳不穩
|
1.加固
|
|
2.泵軸彎曲
|
2.更換或校正
|
|
3.汽蝕現象
|
3.調整工況
|
|
4.軸承磨損嚴重
|
4.更換
|
|
5.進口管路內有雜物
|
5.清除雜物
|
|
6.泵與電動機兩者主軸不同心
|
6.調整同軸度
|
|
ZX自吸泵出水量不足
|
1.葉輪流道與吸入管被堵塞
|
1.排除堵塞物
|
|
2.葉輪或葉輪密封磨損嚴重
|
2.更換口環
|
|
3.功率不足或轉速太低
|
3.加足功率、調至額定轉速
|
|
ZX自吸泵軸功率消耗過大
|
1.流量過大
|
1.升高出口壓力
|
|
2.轉速太高
|
2.適當降低
|
|
3.泵軸彎曲或葉輪卡碰
|
3.更換或校正
|
|
4.泵內流道堵塞或被卡住
|
4.排隊堵塞物
|
|
|
|
訂貨須知:
一、①產品名稱與自吸泵型號②自吸泵口徑③自吸泵揚程④自吸離心泵流量⑤自吸離心泵電機功率（KW）⑥自吸離心泵轉速（r/min）⑦自吸離心泵電壓〔V〕⑧自吸離心泵吸程⑨自吸離心泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的自吸離心泵產品型號，請按自吸離心泵型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
